비드법
EPS
-
-
비드법 1종(EPS) 의 열전도율
스치로폴 (Styropor)로 알려진 기존 회색 EPS 제품의 열전도율은 대체로 최종제품의 밀도에 비례하여 감소됩니다.

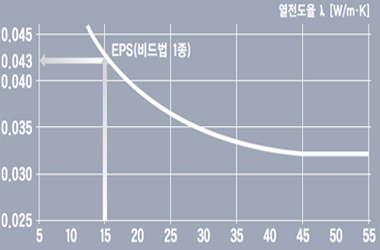

밀도가 15㎏/㎥인 흰색 EPS 제품의 열전도율은 약 0.043W/m·K에 이른다는 것을 표 1 로 확인할 수 있습니다.
복사열에 투과성을 감소시키기 위한 단영성능 개선 방법으로, 지금까지 오로지 밀도를 증가시켜 달성해 왔으나, 이는 결과적으로 비용 증가를 초례해 왔습니다.
-
-
비드법 2종(EPS) 의 열전도율

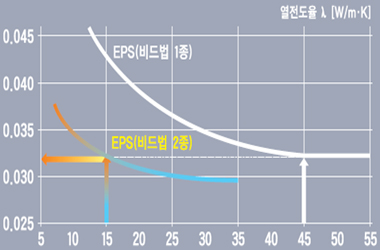

제품 내에 함유된 적외선 흡수체 또는 적외선 반사체를 이용하여 복사열의 영향을 처음으로 상쇄시키게 되어, 매우 낮은 밀도 수준에서도 대단히 우수한 단열 효과를 얻을 수 있게 됩니다 표 2 를 보면, 15㎏/㎥ 의 제품의 열전도율이 0.032W/m·K 에 이르는 것을 알 수 있습니다.
일반적인 EPS제품으로는 최소 한 33㎏/㎥, 다시 말해서 2배 이상의 원료를 가져야 동일한 열전도율과 이에 해당하는 단열효과를 얻을 수 있다는 것을 의미합니다.
-
표 1
-
표 2
종류 밀도 kg/㎡ 초기 열전도율
[평균온도 23±2℃] (W/m·K)굴곡파괴 하중(N) 압축강도
(N/c㎡)흡수량
(g/100c㎡)연소성 투습 계수
(두께 25mm당)
(ng/㎡-s·Pa)생산두께 비드법 1종 비드법 2종 단열판 1호 30이상 0.036 이하 0.031 이하 35 이상 16 이상 1.0이하 연소시간 120초 이내이며,
연소길이 60mm 이하일 것146 이하 30~600 2호 25이상 0.037 이하 0.032 이하 30 이상 12 이상 208 이하 3호 20이상 0.040이하 0.033 이하 25 이상 8 이상 250 이하 4호 15이상 0.43 이하 0.034 이하 20이상 5 이상 1.5 이하 292 이하 -
-

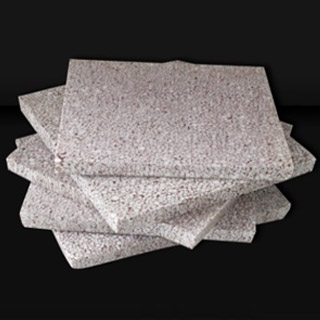

에스플라워(준불연비드법)
-
-
에스플라워보드 / 준불연비드법
에스플라워보드(S-FLOWER BOARD)는 불에 타지 않는 준불연(난연2급) 스티로폼으로 불에 노출시 연소되지 않고 굳어버리는 열경화성제품입니다.
스티로폼이 가지고 있는 우수한 단열성을 유지 하면서 불에 취약한 단점을 보완한 제품으로 건축자재로 반드시 필요한 제품입니다.
우수한 기능을 갖췄을 뿐 아니라 원재료인 스티로폼 덕분에 원가도 저렴하여 경제성까지 갖춘 제품입니다. -
폭(wide) x 길이(lengtn) : 600 x 1200 mm
두께(thickness) : 30 ~ 600 mm
에스플라워보드의 기능
01우수한 방화 성능
준불연(난연2급) 성능 인증 (국가인증기관 성적서 보유)
열경화 성형프로세스를 적용하여 제품이 연소 후 탄화되고 용융이 생기지 않아 2차 화재를 방지
02효율적인 보온 성능
열전도계수가 0.034로 보온성능이 우수함
03물리적 성능
압축강도, 인성 및 사이즈 안정성이 우수함
04투기성과 흡수성
투기성과 방수성이 우수함
05가격 성능비
열전도계수가 낮아 단위 보온면적의 사용원가가 폴리우레탄 및 암면보다 저렴하고 EPS와 XPS와 비슷함
06에너지절감 및 환경친화성
독성물질을 함유하지 않고 무기첨가제로 발포EPS의 물리적성질을 개변하여 난연 효과 발생
환경친화적 원료를 사용하고 유해한 휘발물을 함유하지 않고, 분해되지 않고, 연소 연기가 적고 독성물질과 오염물질을 생성하지 않음
생산과정에 에너지 소모량이 적고 오염이 없음
-

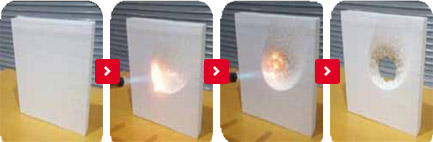

EPS보드(일반스티로폼)
-

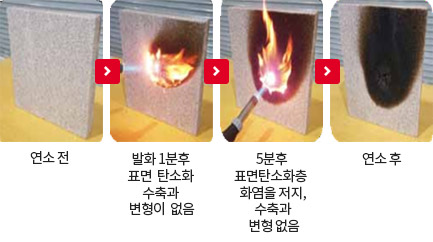

에스플라워보드 연소시험
-
-

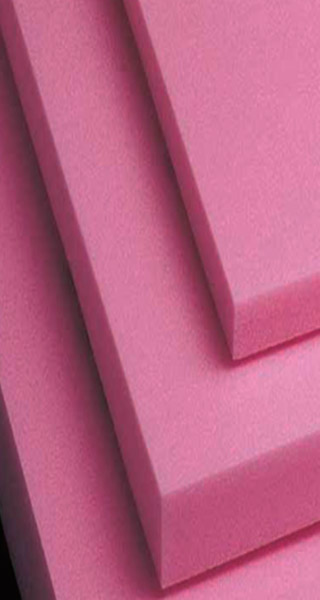

압출법보온판
XPS
-
-
단열성
진공 압출발포방식으로 생산되는 압출법 보온판은 미세한 독립기포구조 내에 기체중 열전도율이 가장 낮은 {0.0097W/mk(0.0083kcal/mh℃)} 불화 탄소를 충진하였기 때문에 단열재 중 낮은 열전도율을 지니고 있습니다.
-
내 부식성
순수 고분자 재료인 폴리스티렌을 원료로 하여 생산되는 아이소핑크는 조직 자체가 부식 도는 부패되는 일이 없을 뿐만 아니라 곰팡이와 벌레 들의 서식이 불가능하므로 위생상의 문제가 발생하지 않습니다.
-
내습 · 내수성
국내의 다른 단열재와는 다르게 미세한 연속 독립기포구조를 지닌 아이 소핑크는 수분이나 습기가 침투될 수 없으므로 기존의 단열재에서 쉽게 관찰되는 흡수나 흡습이 없습니다.
(물의 열전도율은 0.598W/mk이므로 단열재가 흡수를 할 경우 이미 단열재로서의 가치를 상실하게 됩니다. -
시공 · 가공성
부스러지지 않는 단열재 아이소핑크는 톱·칼로 절단이 용이하며, 석고본 드·못 등으로 쉽게 부착할 수 있어 시공시 다른 단열재에 비해 경비를 현 저히 절감할 수 있고, 시공기간을 단축시킬 수 있는 장점이 있습니다.
단 열 판 방 습 판 특호 1호 2호 3호 1호 2호 압축강도(N/c㎡) 25이상 18이상 14이상 10이상 12이상 7이상 굴곡파괴하중(N) 45이상 35이상 밀도(kg/㎡) 30이상 25이상 열전도율
(평균온도23±2℃)(W/mK)초기 열전도율 0.027 이하 0.028 이하 0.029 이하 0.031 이하 0.031이하 0.033 이하 장기 열전도율 0.029 이하 0.030이하 0.031 이하 0.033 이하 (참조) 투습계수(두께25mm당(ng/㎡ sPa) 146이하 - 연소성 연소기간 120초 이내이며, 연소 길이가 60mm 이하일 것 -
-

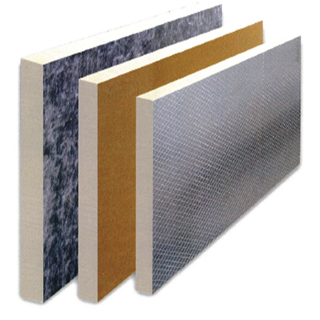

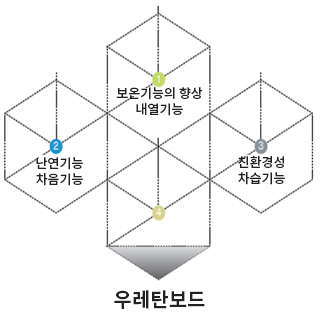

경질우레탄
PIR/PUR Board
-
-
화재시 유해가스가 극히 미세하게 발생하여 인명피해를 줄일 수 있으며 우수한 단열성으로 벽체의 두께를 감소 시켜 넓은 실내공간을 확보할 수 있습니다.
KS M 3809에 의해 열전도율이 K=0.23w/mk 이하로 분류된 경질우레탄보드는 공인기관 시험에 의하면 열전도율 K=0.019w/mk 고효율 단열재로 이 열전도율을 기준으로 시공할 경우 에너지 설계기준에 제시된 “가” 등급 단열재의 두꼐에 비해 30~40% 얇은 두께로 시공할 수 있어 경제적입니다.
BOARDSPECIFICATION
마감재(Finishing Material) 알루미늄 크라프트지,부직포 그라스매트외 내부단열재(CoreMaterial) 폴리우레탄 25 ~ 45kg/㎟ 폭(Wide) X길이(Length) 1000 X 2000 X주문요청길이 두께 (Thickness) 30mm ~ 200mm 열전도율(Thermalconductivity) 0.019 ~ 0.020 W/(mk)이하 온도범위 (Temperature Range) -170 ~ 140℃ 흡수량 (Water Absorption) 3.0g/100㎠ 이하
-
-
PF보드
고성능 친환경 준불연 단열재
-
-
마감재 (Finishing Material) 부직포 / Al-foil 내부단열재 (Core Material) PF 35 ~ 55 (kg/㎥) 폭 (Wide) X 길이 (Length) 1,000mm X 2000 두께 (Thickness) 40mm ~ 130mm (140 ~ 180mm 가능) 열전도율 (Thermal conductivity) 0.020 W/(m·k) 최고사용온도 (Maximum operating temperature) 480℃
-
고성능 단열
외기에 직접 면하는 외벽 열관류율
중부지방 (0.26W/㎡-K)
남부지방 (0.32W/㎡-K)
-
건축물 냉·난방비 절감
경시변화가 거의 없어,시간 경과에 따라
냉 ·난방비 절감 : 최대 20%
건축물 공간 활용 증대
단열재 두께 감소로,전용면적 기준
약 2%이상 공간 활용 증가 -
타단열재성능비교
구분 내화성 내수성 연소독성 내약품성 치수안정성 글라스울 O X O O X EPS X O △ X O PU X O X △ O PF O O O O O
-
준불연성을 가진 고성능 친환경 내화 단열재
- 자기소화 온도가 480℃의 내화성 소재
- 우수한 난연성과 내연성, 내약품성
- 고온에서 열변형이 적고 화재시 유독가스의 발생이 적음
- 기존 우레탄 및 스티로폼 단열재 보다 우월한 난연성능으로 인명 및 재산의 피해를 최소화 할 수 있는 단열소재
-

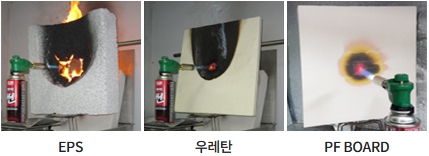

준불연성을 가진 단열재 비교
-
-
그라스울
그라스울/그라스크로스패브릭/그라스울 발수제품
-

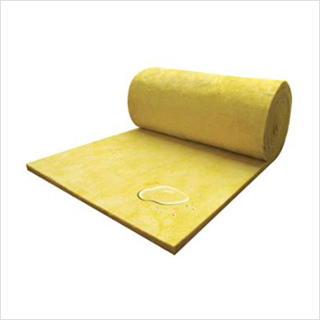

G/W 그라스울
-
경제적인 친환경 보온 단열 흡음재
주용도
일반건축, 빌딩, 차량, 선박, 음향시설
구성층
G/W : glass wool
특 징
불연성, 무독성 및 화학적 안정성, 열적 안정성, 방습, 소수성, 단열 및 보온성, 흡음 및 소음 감소
설 명
Glass Wool은 용융 상태의 유리를 원심 블로잉 공정을 통해 섬유화 한 후, 열경화성 수지로 코팅하여 만든 소재입니다. 추가적인 열처리 작업을 통해 보드, 담요, 내화 유리솜 등과 같은 다양한 제품을 공급할 수 있습니다.
Glass Wool은 수많은 장점을 지녀, 건축, 화학 공업, 전자 공업, 전력, 야금, 에너지 공업 및 통신 분야에서 보온, 단열 및 흡음보온, 단열, 흡음재로 널리 인정 받고 있습니다.
Glass Wool Board는 열경화성 바인더를 첨가한 Glass Woll을 가압, 가열 후 경화시켜 가공합니다.
에너지 절약, 소음 제어 및 실내 공기 질 개선 효과가 있어, 각종 건축물의 단열, 환기 및 공기 조화 시설에 널리 사용됩니다.
밀도(Kg/㎡) 두께 (mm) 폭 (mm) 길이 (mm) Blanket 12, 16, 20, 24, 32, 40, 48 25~150 1,200 10,000~20,000 Board 24~120 20~100 600~1,200 1,200~2,400
평균 섬유 직경 (㎛) 5~6 수분함량 (%) ≤1 용융온도 (℃) 250~400 열전도율 (W/mk) 0.032~0.06 소수성 (%) ≥98
-

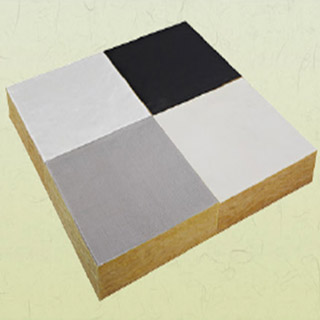

G/C 그라스크로스
-
주용도
영화관, 기계실 , 음향실, 체육관, 컴퓨터실
구성층
G/C : glass cloth fabric
특 징
보온성, 친환경성, 불연성, 내구성, 흡음성
밀도 (Kg/㎡) 두께 (mm) 폭 / 길이 (mm) NRC (αs) 32 50 ~ 100 1000 X 2000 0.86 48 0.90 64 0.94
그라스울 발수 제품
발수 코팅 처리된 그라스울 불연 단열재로 습기 노출이 우려되는 부위에 적용이 가능하도록 개발된 제품입니다.
밀도(Kg/㎡) 단기흡수성(kg/㎡,24hr) 장기흡수성(kg/㎡,28day) 40 1.0이하 3.0이하 48 국내 KS 및 해외 EN(유럽), GB(중국) 등 흡수성능 기준을 모두 만족하는 제품입니다.
단열재를 물에 침지시켜 흡수하는 정도를 평가하는 성능시험을 통하여 우수한 저항성능을 입증합니다.
플라워백
진공단열재

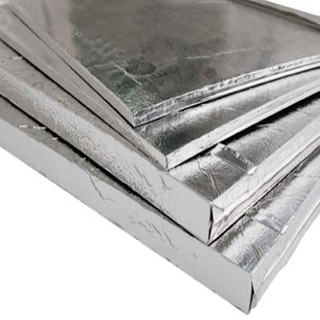

진공단열재 (Vacuum Insulation Panel) 란?

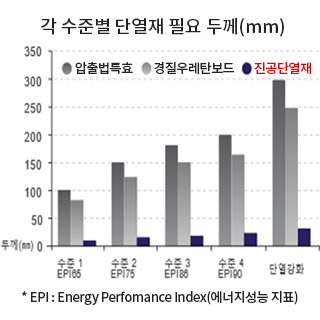

온실가스 저감 및 고유가 시대에 대비하여 에너지 효율을 극대화하기 위하여 현재까지 개발된 단열재 대비 8배 이상의 고효율성 단열재로써 기존 발포 형태의 단열재를 대체할 차세대 단열 재료입니다.
-
-
제품사양
ITEM Flower VAC 밀도 250~300 kg/3m 중심부 열전도도 0.0025 W/mK↓(주문사양) 유효 열전도도 0.0032 W/mK↓(주문사양) 난연성능 불연(난연 1급) 표준규격 600mm x 1200mm x 5~20mm (주문제작)
진공단열재 정의 및 구조
- 기밀성을 갖는 외피(봉지)재에 심재를 넣고 내부를 진공상태 (1m bar 이하)로 처리하여 밀봉한 단열재이다.
- 온실가스 저감 및 고유가 시대에 대비하여 에너지 효율을 극대화하기 위하여 현재까지 개발된 단열재 대비 8배 이상의 고효율 단열재로 기존 발포형태의 단열재를 대체할 차세대 단열 재료이다.
- 유리섬유를 심재로 채운 진공 단열패널의 단열성능은 유리섬유의 16배 이상, 폴리우레탄이나 스티로폼의 10배 이상의 성능을 발휘한다.
- 진공 단열재 구조는 크게 가스 및 수분 흡착제(qetter 등) 외피재 및 심재(glass wool, fumed silica등)으로 구성 되어있다.
진공단열재 특장점
-

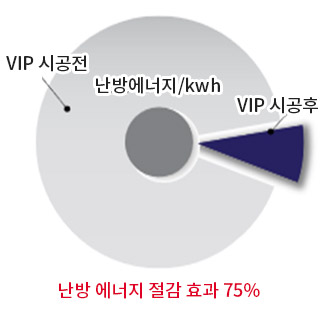

에너지 절감 극대화 뛰어난 단열성능을 가지는 고효율 초단열 소재로 에너지 비용 절감
-
높은 단열효과 내화성과 내열성이 우수하고 자재의 재활용성이 높으며 방음력이 우수

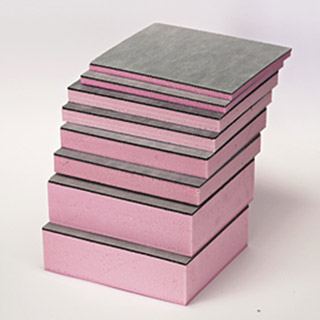

폴리프로릴렌 / CRC 복합 단열재
-
-
PP BOARD
PP보드는 신개념결로방지용 복합단열마감재로써 기존의 마감제품들의 단점을 완벽하게 보완한 신개념 복합단열재입니다. 3mm의 중공층을 가지고 있어 결로와 곰팡이의 근복적인 차단이 가능하며 독립기포구조를 형성하고 있어 차음성이 매우 우수 합니다.
무엇보다 자재가 가벼워 이동이 편리하며 시공시 공사기간의 획기적인단축과 원가절감에 큰 도움이 됩니다. -
CRC BOARD
CRC보드는 천연펄프인 셀룰로스 섬유와 포틀랜드 시멘트, 규사 등을 물과 배합하여 1만톤으로 가압한 후 오토클레이브 양생과정을 거쳐 생산되는 불연(난연1급) 건축자재입니다. 온도편차에 따른 길이 변화가 적고 내수성, 불연성(난연1급)을 갖춘 무석면 친환경 건축자재입니다.
-
-

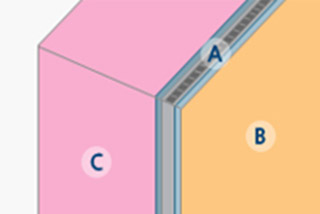

PP BOARD의 구조
폴리프로필렌 표면판 : 초고밀도 무독성, 폴리플로필렌 재질, 3mm의 단단한 중공층으로 형성
부직포 : 접착력을 향상시키기 위한 특수부직포
단열재 : 압출법 최고급 단열재
PP BOARD의 기능 및 적용범위
열에너지 저장기능 결로 예방기능 층간소음 저감 경계벽 소음 저감기능 화장실 소음 저감기능 통기기능 조습기능(습기조절) 방습층기능 마감재기능(석고보드 대체)-
간편한시공(매우가벼우며 컷터칼로 재단이 가능함)
-
부직포가 부텅 도배, 페인트, 타일 등 여러 재질 적용 가능
선시공
PIT층하부, 단열몰탈 부위, 전층 발코니 슬라브 천정, 최하층발코니 슬라브 하부, 최상층발코니 천정면
(드라이비트대체)

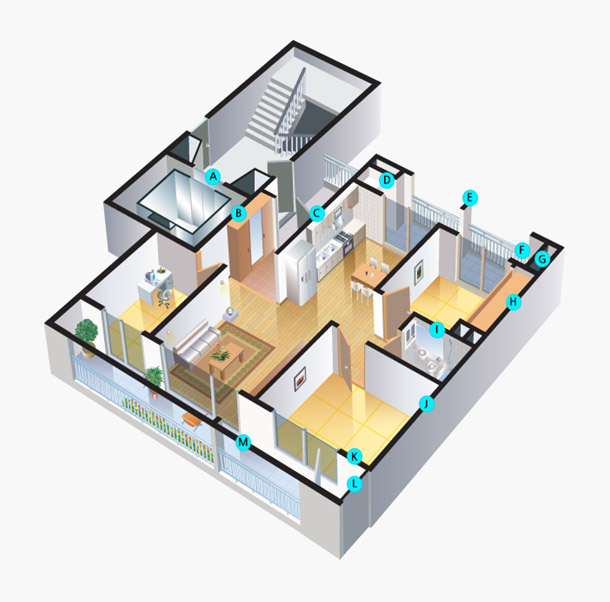

후시공
A 지하 계딴실부위 및 엘리베이터 입구
B 신발장부위
C 주방 방수 석고 보드대체
D 창고내부
E 보조주방 벽면, 최상층천정면 부위
F 세탁기실
G AD, PD 접히는 부위
H 붙박이장 부위
I 화장실 부위
J 측면단열(세대간경계벽)
K 안방 창문 내벽 단열 부위
L 측벽발코니벽면
*기타 : 지하주차장통로, TPS실 내부

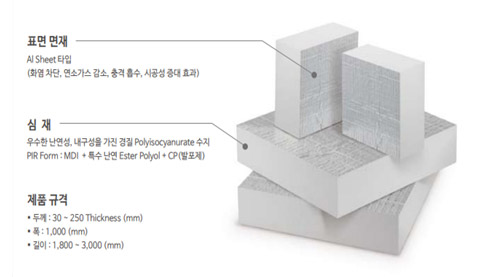

준불연 경질우레탄 (NF 보드)
-
NF Board
폴리이소시아네이트, 폴리올 및 발포제를 주 재료로 하여 면재사이 에서 발포시켜 자기 접착에 의해 샌드위치 모양으로 성형된 면재가 부착된 판모양의 단열재 이고 다양한 면재 적용이 가능합니다.
(알류미늄 호일, 종이 및 부직포 등) -
-
-
높은 단열 성능
초기 열전도율 0.20 W/m·K 이하
기존 단열재 대비 최대 1/2 두께 감소 (KSL 9016-2010 기준, 공인시험기관)
-
-
경제성
완벽한 단열효과에 의한 냉·난방비 절감, 실사용 면적 극대화
-
-
화재 안전성
준불연 적합 자재 (공인시험기관)
준불연 재료의 기준에 적합함 (국토교통부 고시 제 2015-744호)
-
-
친환경 소재
환경표지인증 (환경부 Eco-Label), 녹색건축인증 (HB Mark) 가산점
-
01 현행
현행 적용 대상 건축물 및 자재 건축 시행령
(제 61조 2항)3층 이상 또는 9m 이상 건축물 건축물의 피난/방화
구조 등의 관한 규칙
(제 24조 5,6항)1) 외벽에 불연재료 또는 준불연 재료 사용 의무
2) 필로티 구조의 외기에 면하는 천장 및 벽체 -

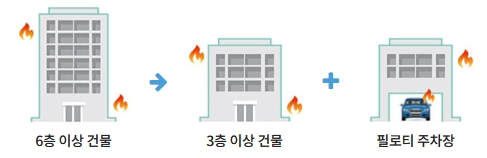

02 난연 및 준불연 재료 적용 대상 확대 예정
가연성 외장재 금지대상 확대
-
